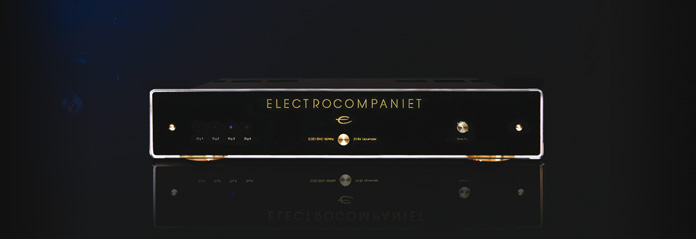

ECD 1
24-битный ЦАП с частотой передискретизации 192 кГц, принимающий входные сигналы с битностью от 16 до 24 бит.
ECD1 – 24-битный ЦАП с частотой передискретизации 192 кГц, принимающий входные сигналы с битностью от 16 до 24 бит и обрабатывающий их с разрешением 24 бита. Благодаря этому снижается уровень собственных шумов, примерно на 10 дБ увеличивается запас по перегрузке и повышается детальность звучания.
Цифро-аналоговый преобразователь выполнен по балансной схеме. Благодаря повышенной частоте дискретизации и подавлению цифрового шума в балансной конструкции полоса пропускания сдвигается на две октавы выше по сравнению со стандартными CD-проигрывателями с частотой дискретизации 44,1 кГц, что позволяет использовать фильтр с крутизной 6 дБ/октава.
Все аналоговые схемы полностью балансны и симметричны. Цифровые и аналоговые схемы ECD1 аналогичны схемам, используемым в эталонном CD-проигрывателе EMC1 UP.
ECD1 поддерживает все стандартные форматы. Устройство оборудовано входами AES/EBU(балансный), RCA и TOSLINK.
Два цифровых выхода (оптический TOSLINKи RCA) позволяют подключить ECD1 к многоканальному ресиверу. Устройствотакжеоборудованобаланснымиинебаланснымианалоговымивыходами.
ECD1 улучшит качество звучания любого CD-проигрывателя, превратив его в подлинный High-Endисточник.
Технические характеристики
Все измерения проводились на 120 В / 240 В // 50 Гц / 60 Гц
|
Аналоговый каскад |
|
|
Выходной уровень (небалансный) |
1,6 В |
|
Выходной уровень (балансный) |
3,2 В |
|
Коэффициент усиления (небалансный) |
1,6x (4 дБ) |
|
Коэффициент усиления (балансный) |
1,6x (4 дБ) |
|
Максимальное выходное напряжение (балансный выход) |
>14 В RMS |
|
КНИ (1 В / 1 кГц) |
<0,002% |
|
Переходные помехи (1 В / 1 кГц) |
>90 дБ |
|
Эквивалентный входной шум |
4 мВ |
|
Аналоговый фильтр (-3 дБ) |
75 кГц |
|
Выходной импеданс |
100 Ом |
|
Цифровой каскад |
|
|
Цифровые входы |
XLR-AES/EBU, RCA,оптический TOSLINK |
|
Цифровые выходы |
RCA, оптический TOSLINK |
|
Соотношение сигнал/шум |
100 дБ |
|
Динамический диапазон |
100 дБ |
|
КНИ |
-100 дБ |
|
Частотный диапазон |
20 Гц – 20 кГц |
|
Входной/выходной импеданс (фиксированный) |
75 Ом |
|
Входная частота дискретизации |
32 кГц – 96 кГц |
|
|
|
|
Потребляемая мощность (без нагрузки или сигнала) |
15 Вт |
|
|
|
|
Размеры |
|
|
Ширина |
483 мм |
|
Глубина |
255 мм |
|
Высота |
83 мм |
|
Вес |
5 кг |
